在电子制造领域，PCB（印刷电路板）与PCBA（印刷电路板组装）是两个高频术语，虽仅一字之差，却代表着电子产品从“基础框架”到“功能模块”的关键跨越。对于行业从业者而言，清晰理解二者的本质区别，不仅能优化生产流程、把控产品质量，更能精准匹配自身业务需求。作为专注SMT贴片与PCBA制造的1943科技，我们将从定义、工艺、功能及应用场景四大维度，为您深度剖析PCB与PCBA的核心差异。
一、定义与本质：从“裸板”到“功能模块”的质变

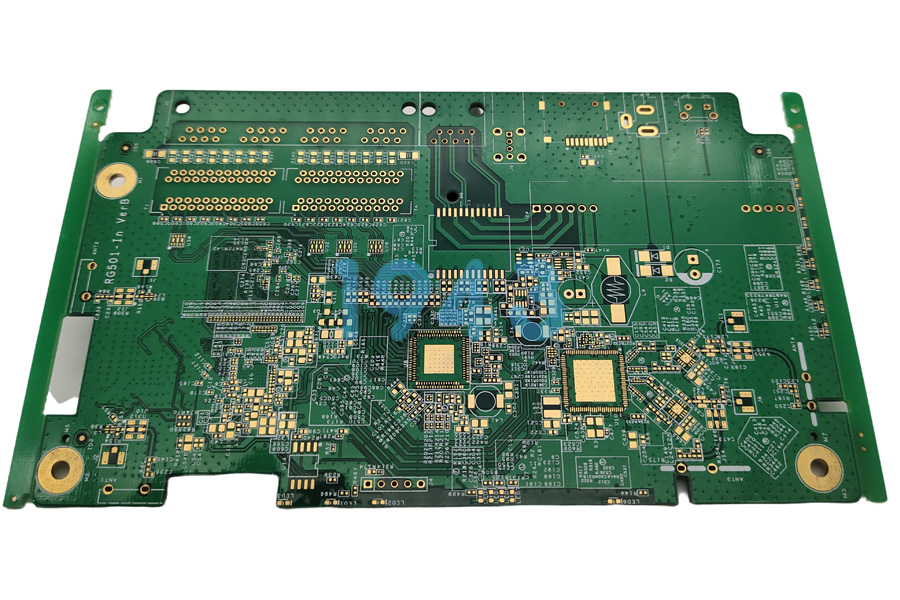

PCB（Printed Circuit Board，印刷电路板）是电子元器件的基础载体，由绝缘基材（如FR-4）与导电铜箔电路构成，通过蚀刻、钻孔、镀铜等工艺形成“空板”——仅具备电路连接功能，无任何电子元器件。它如同建筑的“地基”，为后续元器件安装提供物理支撑与电气互联路径。
PCBA（Printed Circuit Board Assembly，印刷电路板组装）则是PCB的“功能升级版”。它以PCB为基础，通过SMT（表面贴装技术）或DIP（通孔插装技术）等工艺，将电阻、电容、芯片等电子元器件精准贴装、焊接到PCB上，并经过功能测试、老化测试等环节，最终形成具备特定电子功能的完整模块。PCBA是电子产品的“核心功能体”，直接决定设备的性能与可靠性。
二、制造工艺：从“电路成型”到“全流程组装”的跨越
PCB的制造聚焦“电路图案的实现”，核心流程包括：电路设计（根据原理图绘制版图）→ 基材制备（铜箔与绝缘层压合）→ 蚀刻（去除多余铜箔形成线路）→ 钻孔（为元器件引脚或层间连接打孔）→ 镀铜（增强孔壁导电性）→ 后续处理（清洗、检验、切割）。其本质是“从无到有”创造电路载体，技术重点在于线路精度与基材稳定性。
PCBA的制造则是“从板到模块”的全流程组装，核心环节包括：元器件采购（根据BOM清单筛选合格元件）→ SMT贴片（通过贴片机将无引脚元件精准放置于PCB焊盘）→ DIP插件（手工或自动插装有引脚元件）→ 焊接（回流焊/波峰焊固定元件）→ 测试（AOI光学检测、功能测试确保性能）→ 包装。其中，SMT作为PCBA的关键工艺，通过高精度贴片与回流焊，实现了元器件的高密度、小型化贴装，是现代电子制造效率与质量的核心保障。
三、功能定位：从“连接载体”到“功能实现”的升级
PCB的核心功能是“提供电气连接与机械支撑”。它本身不具备任何电子功能，仅作为元器件的“安装平台”——例如，一块手机主板的PCB，仅布满了连接处理器、内存、传感器的线路，若未安装元器件，只是一块“空板”。
PCBA的核心功能则是“实现具体电子功能”。通过元器件与PCB的协同，PCBA成为电子产品的“功能心脏”：例如，同一块手机主板PCBA，贴装处理器后具备数据处理功能，贴装射频芯片后实现通信功能，贴装电源管理芯片后完成供电管理。PCBA的性能直接决定电子设备的功能完整性与可靠性。
四、应用场景：从“中间产品”到“核心组件”的角色差异
PCB作为“中间产品”，主要应用于电子制造的“上游环节”——例如，PCB厂根据客户设计图纸生产裸板，作为原材料供应给PCBA厂。其应用范围覆盖所有电子设备，但需进一步组装才能发挥作用。
PCBA作为“核心组件”，直接应用于电子产品的“终端环节”。它是各类电子设备的“功能模块”，如工业控制设备的主板、通信设备的射频板、医疗仪器的信号处理板等。PCBA的质量直接影响终端设备的性能与寿命，因此对制造工艺（如SMT精度、焊接可靠性）与测试标准（如高温老化、振动测试）要求极高。
结语：理解差异，方能精准布局电子制造
PCB与PCBA的差异，本质是电子制造从“基础载体”到“功能模块”的价值链分工。对于品牌方而言，选择PCB还是PCBA，取决于自身需求：若仅需电路设计与基材，可采购PCB；若需直接获得功能模块，则需选择PCBA。
作为深耕SMT贴片与PCBA制造的1943科技，我们深知：SMT是PCBA的“核心工艺”，而PCBA的质量依赖于对PCB与SMT的精准把控。我们通过高精度贴片设备、严格的焊接工艺与全流程测试，确保每一块PCBA从“裸板”到“功能模块”的蜕变，为电子制造企业提供可靠的一站式服务。
理解PCB与PCBA的区别，是优化电子制造流程的第一步。1943科技愿与您携手，以专业SMT技术与PCBA制造能力，助力您的产品从“设计”到“量产”的高效落地。
