0201元件贴装良率提升30%：从喂料器选型到真空吸附的精细化管控

在SMT贴片加工领域，0201元件因尺寸极小、重量轻，成为贴装良率提升的“关键瓶颈”——传统工艺中，卡料、偏位、虚焊、掉件等问题频发，不仅导致物料损耗率高，更直接影响订单交付周期与生产成本。作为专注SMT精细化加工的1943科技，通过对“喂料器选型-真空吸附-全流程协同”的深度管控，成功将0201元件贴装良率提升30%以上，为高精密电子制造企业解决核心痛点。

一、0201元件贴装的核心痛点：小尺寸背后的良率难题

0201元件的贴装难度远超0402、0603等常规元件，其核心挑战集中在三点：

1. 物料输送稳定性差：元件尺寸过小，传统喂料器易出现“卡料”“漏送”，导致贴装头空吸或错吸；
2. 抓取精度要求极高：元件重量仅约0.0001g，真空吸附力过强易导致元件变形，过弱则出现“掉件”；
3. 视觉定位容错率低：元件标识模糊，若视觉系统与贴装参数不匹配，易出现“偏位”“立碑”等不良。

针对这些痛点，1943科技跳出“单一环节优化”的局限，从“源头选型到末端管控”搭建全流程精细化体系，实现良率突破性提升。

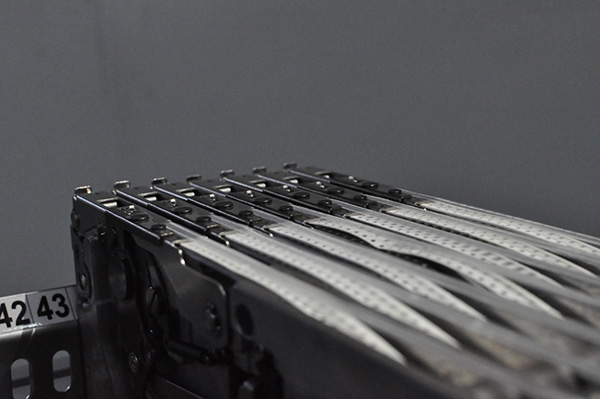

二、喂料器（FEEDER）选型与维护：良率提升的“第一道防线”

喂料器作为0201元件输送的核心设备，其选型合理性直接决定贴装良率的基础水平。1943科技通过“分级选型+动态维护”标准，从源头降低输送不良：

1.喂料器选型：匹配0201元件的“高精度标准”

• 优先选择“抗磨损+低振动”型号：0201元件料带薄（多为8mm带），喂料器的齿轮、压料盖需采用耐磨合金材质，避免长期使用后因磨损导致送料精度偏差；同时选用低振动电机，减少料带输送时的元件位移。
• 强制要求“微间距调节功能”：针对0201元件的微小料槽，喂料器需支持0.01mm级间距调节，确保料带精准对齐贴装头吸嘴，避免“空吸”或“错吸”。
• 拒绝“通用型喂料器”：通用型喂料器针对常规元件设计，无法适配0201的微小尺寸，1943科技仅采用专为01005/0201等超微型元件设计的专用喂料器，从选型端排除80%的输送不良风险。

2.喂料器动态维护：避免“隐性损耗”

• 建立“小时级校准机制”：每工作4小时，通过专用校准治具对喂料器的送料步距、压料力度进行检测，确保送料精度稳定在±0.02mm以内；
• 定期更换“易损部件”：喂料器的弹簧、齿轮等部件每使用300小时强制更换，避免因部件老化导致送料卡顿；
• 料带预处理检查：贴装前对0201元件料带进行“平整度检测”，剔除因存储不当导致的变形料带，减少输送过程中的卡料风险。

三、真空吸附系统精细化管控：精准抓取的“核心保障”

0201元件的“轻重量”特性，对真空吸附系统提出“精准控力”要求——吸附力过强会压伤元件，过弱则导致掉件。1943科技通过“三级管控”实现吸附力的精准匹配：

1.吸嘴选型：适配0201的“微型化设计”

• 尺寸严格匹配：选用直径0.15mm-0.2mm的专用吸嘴，确保吸嘴与元件的接触面积精准，避免“多吸”或“漏吸”；
• 材质优先“防静电+高硬度”：吸嘴采用陶瓷或碳化钨材质，既避免静电吸附导致元件无法脱离，又能抵抗长期使用的磨损，确保吸附力稳定。

2.真空负压动态调节：按元件批次“定制参数”

• 建立“负压数据库”：针对不同品牌、不同批次的0201元件，通过前期测试记录最优负压值，避免“一刀切”的负压设置；
• 实时监测与补偿：在贴装头加装“负压传感器”，实时监测吸附力变化，若出现负压波动，系统自动补偿负压值，确保吸附力稳定；
• 吸嘴清洁机制：每贴装5000个元件，自动触发吸嘴清洁程序，清除吸嘴内残留的焊膏或粉尘，避免因堵塞导致吸附力下降。

3.贴装高度精准控制：避免“元件压伤”

• 采用“激光高度检测”：贴装前通过激光传感器检测PCB板焊盘高度，自动调整贴装头下降高度，确保吸嘴将元件放置在焊盘上时的压力≤0.01N，避免压伤元件或导致焊膏溢出。

四、全流程协同优化：从“单点管控”到“系统提效”

0201元件贴装良率的提升，并非单一环节的优化，而是“喂料-吸附-视觉-焊接”的全流程协同。1943科技通过两大措施实现系统联动：

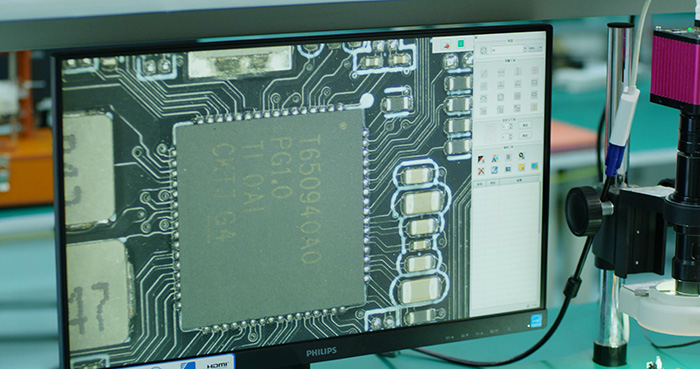

1.视觉定位与贴装参数协同

• 高精度视觉系统校准：采用2000万像素工业相机+AI图像识别算法，精准识别0201元件的中心位置与角度偏差，并将数据实时传输给贴装头，自动调整贴装位置；
• 喂料速度与贴装节奏匹配：根据视觉识别速度，动态调整喂料器的送料频率，避免因喂料过快导致元件堆积，或过慢导致贴装头等待。

2.不良品闭环分析：持续迭代优化

• AOI检测数据联动：贴装后通过AOI（自动光学检测）系统抓取不良品数据（如偏位、掉件、虚焊），分类统计不良原因（如喂料偏差、负压不足）；
• 周度优化会议：技术团队每周针对不良数据制定改进方案，如调整某批次元件的负压值、优化喂料器校准频率，形成“检测-分析-优化”的闭环，确保良率持续稳定。

五、1943科技：0201元件贴装的“精细化专家”

通过喂料器选型标准化、真空吸附动态管控、全流程协同优化，1943科技已实现0201元件贴装良率从75%提升至98%以上，平均良率提升超30%，同时将物料损耗率控制在1.5%以内，为工业控制、汽车电子、医疗设备等领域的客户提供高精密SMT加工服务。

如果您正面临0201元件贴装良率低、物料损耗高、交付周期紧的问题，1943科技可提供免费产线诊断服务：

• 现场检测喂料器、真空系统、视觉设备的匹配度；
• 定制专属0201元件贴装参数方案；
• 提供试产服务，验证良率提升效果。

点击咨询，获取您的0201元件贴装良率优化方案，让高精密加工不再受“小尺寸”制约！
