复杂多层板PCBA加工：高密度互连技术的工艺挑战与解决方案

在当今电子设备向高性能、小型化发展的趋势下，高密度互连技术已成为复杂多层板PCBA加工的核心。面对层数增多、布线密度加大以及信号速度提升带来的多重挑战，精准掌控工艺难点成为确保产品质量的关键。1943科技分析高密度互连技术在实际应用中的工艺挑战，并分享相应的解决方案。

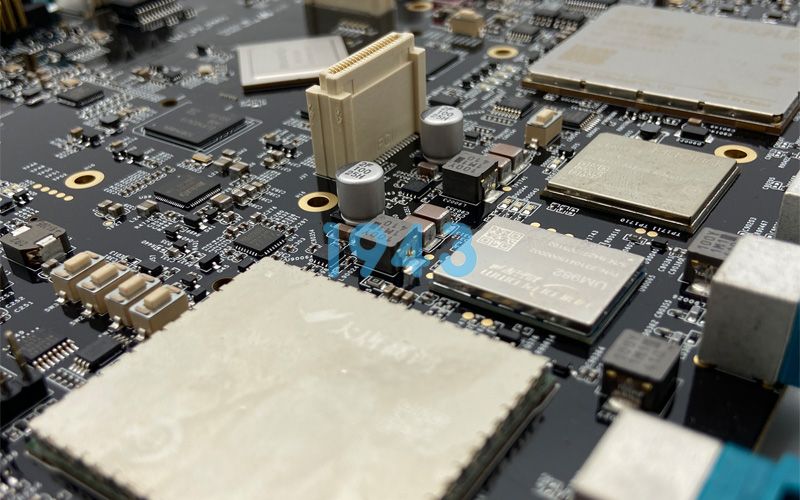

一、高密度互连技术的主要工艺挑战

1. 层间对位精度控制难题

随着PCB层数增加至8层、10层甚至20层以上，​​层间对位精度​​的控制变得尤为困难。每层的微小对位偏差会随层数增加而累积，最终导致​​通孔偏心、盲埋孔失配​​等问题，严重影响电气连接可靠性。多层板在压合过程中因热胀冷缩产生的尺寸变化，进一步加剧了对位偏差。

2. 微孔制造与金属化挑战

高密度互连板广泛使用盲孔、埋孔等微孔技术，这些微孔的加工质量直接关系到互联可靠性。​​激光钻孔​​虽能实现微孔加工，但孔壁质量、胶渣残留问题难以避免。随后进行的​​孔金属化​​工艺同样面临挑战，特别是高厚径比通孔内电镀均匀性难以保证，容易出现孔内铜厚不足或应力裂纹，影响长期导通性能。

3. 多次压合工艺质量控制

高多层PCB往往需要多次压合，这一过程容易产生​​分层、滑板、树脂空洞和气泡残留​​等缺陷。不同材质的热膨胀系数差异，以及在压合过程中温度、压力控制不当，都可能导致板翘曲和内部应力集中。此外，​​密集埋孔上方以及大铜面下方区域​​在受热时更容易出现分层问题。

4. 精细线路制作与信号完整性

高密度互连要求线路宽度和间距不断缩小，通常达到4mil或更小。这种​​精细线路制作​​对内层电路生产和图形尺寸控制提出了极高要求。线宽间距的减小使得​​开路、短路​​缺陷增多，良品率下降。同时，信号传输频率提升带来的​​信号完整性​​问题，如反射、串扰等，也需要通过精确的阻抗控制和布线策略来解决。

5. 焊接与装配难度增加

多层板PCBA焊接过程中，由于元件密度大、导热路径复杂，​​焊接热量传递​​更加难以均匀控制。BGA、CSP等封装的元件引脚隐藏在底部，焊接难度大，对​​焊接设备精度和温度曲线控制​​要求极高。此外，板翘曲问题也会影响贴装精度，导致焊接缺陷。

二、应对高密度互连挑战的解决方案

1. 精准对位与压合工艺控制

采用​​X-Ray对位系统​​和光学识别技术，可将层间对位公差控制在±20μm以内，显著减少累计误差。对于压合工艺，使用​​高Tg材料​​和低流动性树脂，结合精确的温度曲线与压力控制，可有效避免树脂溢流和内部空隙。针对拼板设计，增加​​应力释放槽​​和采用TG170以上的FR-4材质，可降低内层开裂风险。

2. 先进微孔加工与电镀技术

​​激光钻孔技术​​是目前加工微孔的主要方法，尤其是CO2和紫外激光系统，能实现高精度、稳定的微孔加工。对于孔金属化，​​脉冲电镀技术​​结合均镀剂配方优化，可实现孔内外铜厚差异最小化，提升金属化层的延展性与结合力。钻孔后采用​​等离子去胶处理​​，能有效确保孔壁洁净与粗糙度可控。

3. 精细线路制作与信号完整性保障

采用​​激光直接成像技术​​可避免传统胶片成像的局限性，直接根据CAD数据在光敏膜上形成图像，实现更高分辨率和更短制造周期。为保障信号完整性，需要​​控制特性阻抗的连续性​​，避免相邻走线层方向相同，并采用适当的端接方式。​​盲埋孔技术​​的应用可增加走线面积，减少信号间的相互干扰。

4. 全面质量检测与控制

面对高多层PCBA的复杂性，需要采用​​多层次检测方案​​。除了传统的​​自动光学检测​​外，​​X射线检测​​能有效发现内部焊点虚焊、空洞等缺陷。在功能测试阶段，需全面测试各种信号传输和功能模块运行情况，确保最终产品的高可靠性。

三、高密度互连技术的发展趋势

随着5G通信、人工智能服务器和航空航天电子技术的快速发展，高密度互连技术正向着​​更高层数、更细线宽、更低损耗材料​​的方向演进。未来，​​自动化对位系统、智能压合控制​​和​​在线质量监测​​技术将更加成熟，满足高速高密度应用对稳定性和良率的严苛要求。 同时，​​环保和可持续性​​也成为HDI板制造的重要考量因素，制造商需要采用环保材料和工艺，减少有害物质使用，确保生产过程符合环保法规。

结语

高密度互连技术在复杂多层板PCBA加工中确实面临多重工艺挑战，但从材料选择、工艺控制到质量检测，均有相应的解决方案。通过引入先进设备、优化工艺流程和加强质量控制，可以有效应对这些挑战，生产出高性能、高可靠性的复杂多层板PCBA产品。作为专业的SMT贴片加工厂，我们始终紧跟技术发展前沿，不断优化高密度互连板的加工工艺，致力于为客户提供高品质的复杂多层板PCBA加工服务。如果您有相关需求，欢迎联系我们的技术团队，获取针对性的解决方案。
